ZJHM氣動套筒調節閥

ZJHM氣動套筒調節閥

產品介紹：氣動套筒調節閥 主要技術參數 公稱通徑mm 25 40 50 65 80 100 150 200 250 300 350 400 閥座直徑mm 25 32 40 50 65 80 100 125 150 200 250 300 可與本公司 商洽生產 額定流量 系數Kv 直線 11 17.6 27.5 44 69 110 176

產品詳細

氣動套筒調節閥 主要技術參數



公稱通徑mm
25
40
50
65
80
100
150
200
250
300
350
400
閥座直徑mm
25
32
40
50
65
80
100
125
150
200
250
300
可與本公司
           商洽生產
額定流量
           系數Kv
直線
11
17.6
27.5
44
69
110
176
275
440
690
1000
1600
等百分比
10
16
25
40
63
100
160
250
400
630
900
1440
公稱壓力MPa
0.6 1.6 4.0 6.4
行程mm
16
25
40
60
100


流量特性
直線、等百分比、快開型
介質溫度℃
-40～230℃(常溫型)，散熱片式230～450℃(中溫型)，特殊訂貨-100～600℃
法蘭標準
符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等標準訂貨生產
閥體材質
PN
           (MPa)
0.6,1.6
WCB(ZG230-450) CF3CF8 CF8M
4.0,6.4
WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
閥體型式
直通單座鑄造球型閥
閥芯材質
1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M
上閥蓋形式
普通式(常溫型)、熱片式(中溫型)、低溫型
可調比R
50:1
氣源接頭
M16×1.5



注：可為用戶提供ANSI，JPI，JIS法蘭的產品，其法蘭距按用戶需要確定。
 氣動套筒調節閥 主要零件材料



零件名稱
材料
溫度范圍
閥體上閥蓋
HT200
-20～200℃
ZG230-450
-40～450℃
ZG1Cr18Ni9Ti
-250～550℃
ZG0Cr18Ni12Mo2Ti
-40～600℃
閥芯、閥座
1Cr18Ni9
-250～550℃
0Cr18Ni12Mo2Ti
-250～550℃
填 料
聚四氟乙烯
-40～200℃
膜 片
丁晴橡膠夾增強滌淪織物

壓縮彈簧
60Si2Mn

膜 蓋
A3




氣動套筒調節閥 執行機構主要技術參數



型　號
ZHA(B)-22
ZHA(B)-23
ZHA(B)-34
ZHA(B)-45
有效面積cm2
350
350
560
900
行　程mm
16
25
40
60
彈簧范圍KPa
20～100(標準)；40～200；80～240；20～60；60～100



氣動套筒調節閥 性能指標



項目
指標值
項目
指標值

基本誤差％
不帶定位器
±5.0
始
           終
           點
           偏
           差
           ％
氣關
不帶定位器
始點
±5.0

終點
±2.5

帶定位器
±1.0
帶定位器
始點
±1.0

終點
±1.0

回差％
不帶定位器
3.0
氣開
不帶定位器
始點
±2.5

終點
±5.0

帶定位器
1.0
帶定位器
始點
±1.0

終點
±1.0

死區％
不帶定位器
3.0

帶定位器
0.4
允許泄漏量L/h
1×10-3×
           閥額定
           容量

額定行程偏差％
±2.5




注：本產品執行GB/T4213-92國家標準。
氣動套筒調節閥 允許壓差



開關
           方式
執行
           機構
           型號
彈簧
           范圍
           KPa
氣源
           壓力
           KPa
需
           要
           附
           件
公稱通徑（閥座直徑）mm
25
40
50
65
80
100
150
200
氣
           關
ZHA-22
20～100
           20～100
           40～200
0.14
           0.25
           0.40
-
           P
           P或R
3.00
           6.4
           6.4







ZHA-23
20～100
           20～100
           40～200
0.14
           0.25
           0.40
-
           P
           P或R

2.25
           6.4
           6.4
1.95
           6.4
           6.4





ZHA-34
20～100
           20～100
           40～200
0.14
           0.25
           0.40
-
           P
           P或R



2.36
           6.4
           6.4
2.04
           6.4
           6.4
1.67
           6.4
           6.4


ZHA-45
20～100
           20～100
           40～200
0.14
           0.25
           0.40
-
           P
           P或R






1.41
           6.4
           6.4
1.14
           6.4
           6.4
氣
           開
ZHA-22
20～100
           40～200
           80～240
0.14
           0.25
           0.40
-
           P或R
           P

1.5
           4.5
           6.4






ZHA-23
20～100
           40～200
           80～240
0.14
           0.25
           0.40
-
           P或R
           P


1.13
           3.38
           6.40
0.98
           2.93
           6.4




ZHA-34
20～100
           40～200
           80～240
0.14
           0.25
           0.40
-
           P或R
           P



1.18
           3.54
           6.4
1.02
           3.06
           6.4
0.84
           2.51
           5.85


ZHA-45
20～100
           40～200
           80～240
0.14
           0.25
           0.40
-
           P或R
           P






0.71
           2.12
           4.94
0.57
           1.71
           4.00



注：1、P－閥門定位器；R－壓力繼動器。
　　2、允許壓差為閥關閉P2=0狀態，△P的最大值。
    3、最大壓差超過1.0MPa,閥塞、套筒表面堆焊硬質合金。
可配附件：
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、電磁閥、手輪機構等

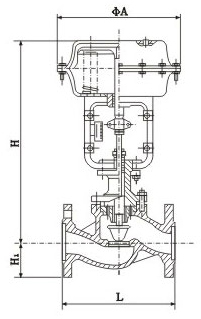

氣動套筒調節閥 主要外形尺寸



DN
L
H
H1
質量
φA
PN16
PN40
PN64
普通
高溫
PN6
PN16
PN40
PN64
PN6
           PN16
PN40
           PN64
25
185
197
210
410
560
50
57
70
20
24
285
40
222
235
251
455
620
65
75
85
26
35
50
254
267
286
457
627
70
82
90
30
40
65
276
292
311
610
790
80
92
100
47
66
360
80
298
317
337
622
807
95
100
107
55
78
100
352
368
394
640
850
105
110
117
125
65
99
150
451
473
508
870
1130
132
142
150
172
130
160
470
200
600
650
890
1150
160
170
187
207
175
250
250
730
775
1203
1523
187
202
225
235
350
470
580
300
850
900
1234
1554
220
230
257
265
500
660
