軟密封閘閥

軟密封閘閥

產品介紹：軟密封閘閥 主要性能參數 型號 PN 工作壓力/MPa 適用溫度/℃ 適用介質 Z41X-10 10 1 le;80 水 Z41X-16Q 16 1.6 le;80 水 軟密封閘閥 主要零件材料 型號 材料 閥體、閥蓋 閥桿 襯膠閘板 填料 Z41X-10

產品詳細

軟密封閘閥 主要性能參數



型號
PN
工作壓力/MPa
適用溫度/℃
適用介質
Z41X-10
10
1
≤80
水
Z41X-16Q
16
1.6
≤80
水



軟密封閘閥 主要零件材料



型號
材料
閥體、閥蓋
閥桿
襯膠閘板
填料
Z41X-10
灰鑄鐵
鉻鎳不銹鋼
球墨鑄鐵（丁晴橡膠）
丁晴橡膠
Z41X-16Q
球墨鑄鐵
鉻鎳不銹鋼
球墨鑄鐵（丁晴橡膠）
丁晴橡膠

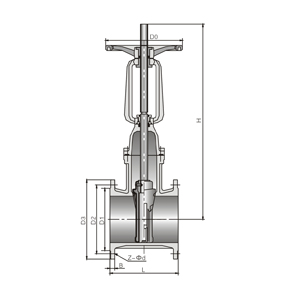

軟密封閘閥 主要外形尺寸
Z41X-10 型明桿軟密封閘閥



DN
L
D
D0
D1
b
f
z×Φd
50
178
165
125
99
20
3
4×Φ19
65
190
185
145
118
20
3
4×Φ19
80
203
200
160
132
22
3
8×Φ19
100
229
220
160
132
22
3
8×Φ19
125
254
250
210
184
26
3
8×Φ19
150
267
285
240
211
26
3
8×Φ23
200
229
340
295
266
26
3
8×Φ23
250
330
395
350
319
28
4
12×Φ23
300
356
445
400
370
28
4
12×Φ23
350
381
505
460
429
30
4
16×Φ23
400
406
565
515
480
32
4
16×Φ28
450
432
615
565
530
32
4
20×Φ28
500
457
670
620
582
34
4
20×Φ28
600
508
780
725
682
36
5
20×Φ31



Z41X-16Q 型明桿軟密封閘閥



DN
L
D
D0
D1
b
f
z×Φd
50
178
165
125
99
19
3
4×Φ19
65
190
185
145
118
19
3
4×Φ19
80
203
200
160
132
19
3
8×Φ19
100
229
220
180
156
19
3
8×Φ19
125
254
250
210
184
19
3
8×Φ19
150
267
285
240
211
19
3
8×Φ23
200
229
340
295
266
20
3
12×Φ23
250
330
405
355
319
22
3
12×Φ28
300
356
460
410
370
24.5
4
12×Φ28
350
381
520
470
429
26.5
4
16×Φ28
400
406
580
525
480
28
4
16×Φ31
450
432
640
585
548
30
4
20×Φ31
500
457
715
650
609
31.5
4
20×Φ34
600
508
840
770
720
36
5
20×Φ37
