ZJHN氣動薄膜雙座調節閥

ZJHN氣動薄膜雙座調節閥

產品介紹：零件名稱 材料 溫度范圍 閥體上閥蓋 HT200 -20～200℃ ZG230-450 -40～450℃ ZG1Cr18Ni9Ti -250～550℃ ZG0Cr18Ni12Mo2Ti -250～550℃ 閥芯、閥座 1Cr18Ni9 -250～550℃ 0Cr18Ni12Mo2Ti -250～550℃ 填 料 聚四氟乙烯

產品詳細





零件名稱
材料
溫度范圍
閥體上閥蓋
HT200
-20～200℃
ZG230-450
-40～450℃
ZG1Cr18Ni9Ti
-250～550℃
ZG0Cr18Ni12Mo2Ti
-250～550℃
閥芯、閥座
1Cr18Ni9
-250～550℃
0Cr18Ni12Mo2Ti
-250～550℃
填 料
聚四氟乙烯
-40～200℃
膜 片
丁晴橡膠夾增強滌淪織物

壓縮彈簧
60Si2Mn

膜 蓋
A3




氣動雙座調節閥 主要技術參數



公稱通徑mm
25
32
40
50
65
80
100
125
150
200
250
300
400
額定流量系數kv
10
16
25
40
63
100
250
250
400
630
100
1600
2700
公稱壓力MPa
1.6 4.0 6.4
行　程mm
16
25
40
63
100
介質溫度℃
-40～230℃(常溫型)，散熱片式230～450℃(中溫型)，特殊訂貨-100～600℃
流量特性
直線、等百分比
法蘭標準
符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等標準訂貨生產
閥體
           材質
PN
           (MPa)
1.6
WCB(ZG230-450) CF3CF8 CF8M
4.0,6.0
WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
閥芯材質
1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M
上閥蓋型式
普通式（常溫型），熱片式（中溫型）
可調比
30:1
氣源接頭
M16×1.5



注：可為用戶提供ANSI，JPI，JIS法蘭的產品，其法蘭距按用戶需要確定。
氣動雙座調節閥 執行機構



型　號
ZHA(B)-1
ZHA(B)-2
ZHA(B)-3
ZHA(B)-4
ZHA(B)-5
ZHA(B)-6
有效面積cm2
200
280
400
630
1000
1600
行　程mm
10
16
25
40
60
1000
彈簧范圍KPa
20～100(標準)；20～100、40～200、20～60、60～100、80～240



氣動雙座調節閥 性能指標



項目
指標值
基本誤差％
不帶定位器
±5.0
帶定位器
±1.0
回差％
不帶定位器
3.0
帶定位器
1.0
死區％
不帶定位器
3.0
帶定位器
0.4
允許泄漏量L/h
1×10-3×閥額定容量



可配附件定位器：電氣閥門定位器手輪 電磁閥限位開關電/氣轉換器 空氣過濾減壓器
氣動雙座調節閥 允許壓差



供氣壓力
           MPa
彈簧壓力
           KPa
公稱通徑
25
32
40
50
65
80
100
125
150
200
250
300
0.14
20-100
5.4
4.4
4.9
3.8
4.7
3.6
2.8
3.75
2.7
2.15
2.0
1.7
0.24
40-200
10.8
8.8
9.8
7.6
9.4
7.2
5.6
7.5
5.4
4.3
4.0
3.4



注：使用條件為閥桿在介質流出端關閉時P2=0狀態下。

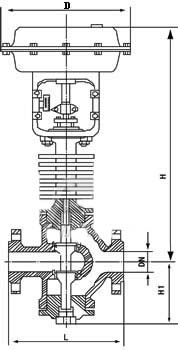

氣動雙座調節閥 要外形尺寸
公通徑
25
32
40
50
65
80
100
125
150
200
250
300
L
           (mm)
PN1.6MPa
185
200
220
250
275
300
350
410
450
550
670
770
PN4.0MPa
190
210
230
255
285
310
335
425
460
560
740
805
PN6.4MPa
200
210
235
265
295
320
370
440
475
570
750
820
H
           (mm)
普通型
567
570
645
650
877
887
899
1058
1068
1110
1498
1574
散熱片型
697
700
775
780
1040
1050
1062
1257
1267
1309
1743
1819
H1(mm)
117
120
139
144
188
208
220
268
278
320
441
503
D(mm)
225
360
470
620
重量(KG)
33
35
47
51
98
111
148
236
292
433
760
920
