ZJHPF46氣動薄膜襯氟調節閥

ZJHPF46氣動薄膜襯氟調節閥

產品介紹：閥內組件 閥芯型式:單座柱塞型閥芯 流量特性:線性特性和等百分比特性 閥座、閥芯材料:2Cr13襯F46 波紋管材料:聚四氟乙烯 執行機構 型式:ZHA（B）多彈簧薄膜執行機構 膜片材料:乙丙橡膠

產品詳細

閥內組件
閥芯型式:單座柱塞型閥芯
流量特性:線性特性和等百分比特性
閥座、閥芯材料:2Cr13襯F46
波紋管材料:聚四氟乙烯
執行機構
型式:ZHA（B）多彈簧薄膜執行機構
膜片材料:乙丙橡膠夾尼龍布、丁腈橡膠惡夾尼龍布
彈簧范圍:20～100、80～240kPa
供氣壓力:140～400kPa
氣源接口:Rc1/4”
環境溫度:-30～+70℃
閥作用型式:用正作用或反作用執行機構實現閥的氣-關式或氣-開式
附件:定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、電磁閥、手輪機構等
執行機構配置



型號
ZHA-22
           ZHB-22
ZHA-23
           ZHB-23
ZHB-34
           ZHB-34
ZHA-45
           ZHB-45
有效面積cm2
350
350
560
900
行程mm
16
25
40
60
彈簧范圍KPa
20～100(標準):40～200;
           80～240; 20～60; 60～100



允許壓差
供氣壓力
彈簧范圍
允許壓差
公稱通徑
G3/4"
20
25
32
40
50
65
80
100

1.4
0.2～1.0
16
16
8
5
5
3
2.5
2
1.2

4.0
0.8～2.4
16
16
16
12
11
7
6.5
4.5
2.8

性能
泄漏量:小于閥額定容量的0.01%
回差:帶定位器：小于全行程的1%
基本誤差:帶定位器：小于全行程的±1%
注：采用標準的V型聚四氟乙烯填料
可調范圍 30：1
Kv值和行程



公稱通徑
G3/4"
20
25
32
40
50
65
80
100
150
閥座直徑
3
4
5
6
7
8
10
12
15
20
26
32
40
50
65
80
100
150
Kv值
0.08
0.12
0.20
0.32
0.50
0.80
1.2
2.0
3.2
5.0
8
12
20
32
50
70
100
240
額定行程
10
16
25
40
60

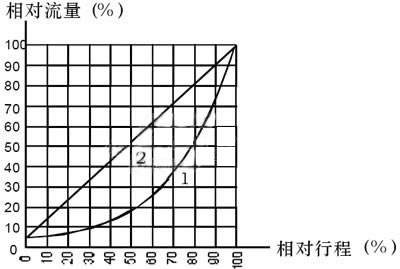

流量特性曲線
1、等百分比特性
2、線性特性
外形尺寸



公稱通徑
G3/4"
20
25
32
40
50
65
80
100
150
L
116
180
185
200
220
250
275
300
350
480
A
267
267
267
267
267
267
350
350
350
470
H
401
445
485
495
523
532
697
699
699
817
H1
50
65
70
80
71
88
102
140
170
190
