WJ44H德標直角式波紋管截止閥

WJ44H德標直角式波紋管截止閥

產品介紹：德標直角式波紋管截止閥 技術規范 結構形式 BB-BG-OS Y 驅動方式 手動 電動 設計標準 DIN3356 結構長度 DIN3202 連接法蘭 DIN2543-2545 試驗和檢驗 DIN3230 德標直角式波紋管截止閥 性能規范 公稱

產品詳細


德標直角式波紋管截止閥 技術規范



結構形式
BB-BG-OS & Y
驅動方式
手動
電動
設計標準
DIN3356
結構長度
DIN3202
連接法蘭
DIN2543-2545
試驗和檢驗
DIN3230



德標直角式波紋管截止閥 性能規范



公稱壓力（MPa）
殼體試驗壓力(MPa)
密封試驗壓力(MPa)
適用溫度(℃)
使用介質
1.6
2.4
1.76
≤350℃
水、蒸汽、油品等
2.5
3.75
2.75
4.0
6.0
4.4
6.4
9.6
7.04

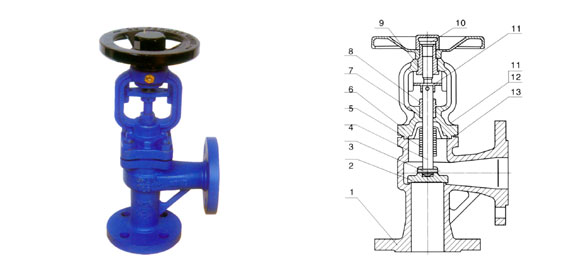

德標直角式波紋管截止閥 主要零件材料
序號
名稱
材質
1
閥體
GS-C25 1.7363、1.4308、1.4408、1.4306、1.4301
2
閥瓣
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
3
軸銷
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
4
閥桿
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
5
波紋管組件
1Cr18Ni9Ti、304、316
6
閥蓋
GS-C25 1.7363、1.4308、1.4408、1.4306、1.4301
7
填料
柔性石墨
8
填料壓蓋
GS-C25 1.7363、1.4308、1.4408、1.4306、1.4301
9
閥桿螺母
WCB、QT400-18
10
手輪
銅合金
11
雙頭螺栓
ASTM A193-B7、A320-B8、A193-B8M
12
六角螺母
ASTM A194-2H、A194-8、A194-8M
13
墊片
柔性石墨+不銹鋼

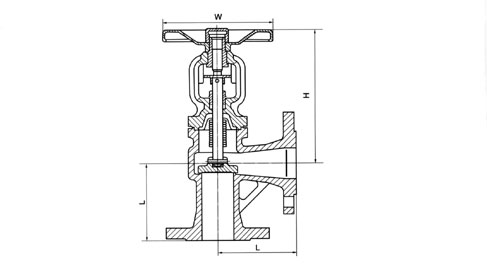

德標直角式波紋管截止閥 主要外形尺寸
型號
WJ44H-16
壓力等級
PN16
口徑
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
L
130
150
160
180
200
230
290
310
350
400
480
600
730
850
980
H
166
166
172
175
193
195
213
227
294
325
355
440
580
620
785
W
120
140
140
180
200
220
260
280
300
340
400
450
450
500
500
重量
4
5
6
10
13
18
25
30
40
50
100
180
300
450
670

型號
WJ44H-25
壓力等級
PN25
口徑
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
L
130
150
160
180
200
230
290
310
350
400
480
600
730
850
980
H
166
166
172
175
193
195
213
227
294
325
355
440
580
620
785
W
120
140
140
180
200
220
260
280
300
340
400
450
450
500
500
重量
4
5
6
11
14
19
27
32
43
53
110
200
330
480
700

型號
WJ44H-40
壓力等級
PN40
口徑
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
L
130
150
160
180
200
230
290
310
350
400
480
600
730
850
980
H
166
166
172
175
193
195
213
227
294
325
355
440
580
620
785
W
120
140
140
180
200
220
260
280
300
340
400
450
450
500
500
重量
4
5
6
11
14
20
28
33
45
55
120
210
350
500
730
