J23W外螺紋針型閥

J23W外螺紋針型閥

產品介紹：J23W 外螺紋針型閥 特性 1. 制造標準: GB/T12224-2005 JB/T7747-1995 2. 連接形式: 外螺紋對焊接管式 3. 結構特征: 錐面密封,活動閥瓣 4. 閥門檢驗與試驗: GB/T13927-1992 5. 公稱壓力: le;10000Psi 6. 適用工

產品詳細

J23W外螺紋針型閥
特性
1. 制造標準: GB/T12224-2005  JB/T7747-1995
2. 連接形式:  外螺紋對焊接管式
3. 結構特征: 錐面密封,活動閥瓣
4. 閥門檢驗與試驗: GB/T13927-1992
5. 公稱壓力: ≤10000Psi
6. 適用工作溫度: -29℃～+200℃
7. 適用介質: 水,油,氣等腐蝕性與非腐蝕性介質
8. 公稱通徑:DN6,DN10,DN15,DN20,DN25…

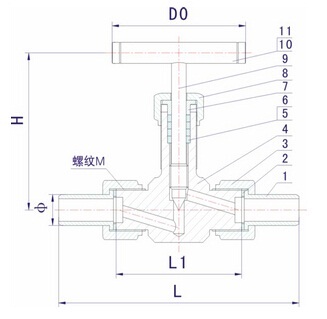

主要零件材料



序號
零件名稱
材質
1
焊接接管
20# A105 SS304 SS304L SS316 SS316L
2
平墊圈
PTFE RTFE銅
3
連接螺母
20# A105 SS304 SS304L SS316 SS316L
4
閥體
20# A105 SS304 SS304L SS316 SS316L
5
填料墊
PTFE 柔性石墨、金屬盤根
6
填料
PTFE 柔性石墨
7
填料壓蓋
20# A105 SS304 SS304L SS316 SS316L
8
鎖緊螺母
20# A105 SS304 SS304L SS316 SS316L
9
閥桿
20# A105 SS304 SS304L SS316 SS316L
10
手柄
20# A105 SS304 SS304L SS316 SS316L
11
內六角螺釘
20# A105 SS304 SS304L SS316 SS316L




主要外形尺寸



公稱通徑 DN
ø
L1
L
H
D0
DN6
ø14
66
140
84
63
DN10
ø18
78
160
93
78
